نبشی و ناودانی: مقاطع بنیادی در ساختارهای فلزی و صنعتی

نبشی و ناودانی از آن دسته مقاطع فولادی هستند که تقریباً در هر پروژه‌ای که با سازه فلزی سروکار دارد دیده می‌شوند؛ چه در فاز اسکلت‌سازی و اتصالات اصلی و چه در بخش‌های تکمیلی و تثبیت‌کننده. این دو پروفیل در ظاهر ساده‌اند، اما به دلیل شکل هندسی هدفمند، استحکام بالا، قابلیت اجرای سریع و سازگاری با انواع روش‌های اتصال، همیشه جزو نخستین انتخاب‌ها در ساخت ساختمان‌ها، تجهیزات صنعتی، زیرسازه‌ها و حتی پروژه‌های عمرانی بزرگ قرار می‌گیرند. بخش عمده‌ای از وظایف تحمل نیرو، انتقال بار، تقویت لبه‌ها، یکپارچه‌سازی اتصالات و ایجاد چهارچوب‌های مقاوم، توسط همین دو مقطع تأمین می‌شود و به همین دلیل نقش آن‌ها در ایمنی و پایداری سازه بسیار پررنگ است.

نبشی چیست؟

نبشی یک مقطع فولادی با شکل هندسی L است که از دو بال عمود بر هم تشکیل شده و دقیقاً برای ایجاد گوشه‌ها، تقویت اتصال‌ها و ساخت چهارچوب‌های مقاوم طراحی شده است. ماهیت نبشی باعث می‌شود بتواند نیروهای واردشده از دو جهت مختلف را به‌صورت هم‌زمان تحمل کند و همین قابلیت، آن را به یکی از الزامات اجرای سازه‌های فلزی تبدیل کرده است. نبشی‌ها در اندازه‌ها و ضخامت‌های مختلف تولید می‌شوند تا امکان استفاده از آن‌ها در پروژه‌های کوچک تا سازه‌های سنگین صنعتی فراهم باشد. همین تنوع، طراحان و مجریان را قادر می‌سازد بسته به شرایط، نوع بار، محل نصب و محدودیت‌های اجرایی، گزینه مناسب را انتخاب کنند.

انواع نبشی

نبشی بال مساوی:

هر دو بال طول برابر دارند و برای اتصال‌های عمومی، چهارچوب‌ها، مهاربندی و مونتاژ سازه‌های فلزی گزینه استاندارد محسوب می‌شود.

نبشی بال نامساوی:

در محل‌هایی که دسترسی محدود، زاویه‌های غیرمتعارف یا نیاز به توزیع بار خاص وجود دارد، از نبشی با دو بال نابرابر استفاده می‌شود.

نبشی پرسی:

از خم‌کاری ورق تولید می‌شود و وزن کمتر و قیمت اقتصادی‌تری دارد؛ گزینه‌ای مناسب برای نبشی‌کشی نما و اتصالات سبک.

نبشی فابریک:

تولیدشده با نورد گرم و دارای ساختار یکنواخت و مقاومت بالاتر؛ برای بخش‌هایی که فشار یا خمش بیشتری وجود دارد مناسب‌تر است.

کاربردهای نبشی

• اجرای اتصالات سازه‌های فلزی در تیرها، ستون‌ها و بادبندها
• نبشی‌کشی نمای ساختمان برای مهار سنگ و پنل‌های پوششی
• استفاده در ساخت چهارچوب‌ها، قاب‌ها و شاسی‌های صنعتی
• تقویت گوشه‌ها در دیوارها، پله‌ها، سکوها و زیرسازه‌های فلزی
• ساخت قفسه‌های صنعتی و تجهیزات انبار با ظرفیت باربری بالا

مزایای نبشی

• قابلیت تحمل هم‌زمان نیروهای فشاری و برشی
• امکان ترکیب آسان با تیرآهن، ناودانی و قوطی
• مناسب برای ساخت اتصالات متنوع به‌دلیل قابلیت جوشکاری و سوراخ‌کاری
• قیمت مقرون‌به‌صرفه برای گستره وسیعی از کاربردها
• استحکام مطلوب در پروژه‌های سبک تا نیمه‌سنگین

معایب نبشی

• عملکرد محدود در دهانه‌های طولانی
• احتمال تاب‌برداشتن در صورت اجرای ناصحیح یا بارگذاری یک‌طرفه
• ضرورت کنترل دقیق زاویه بال‌ها در هنگام نصب

ناودانی چیست؟

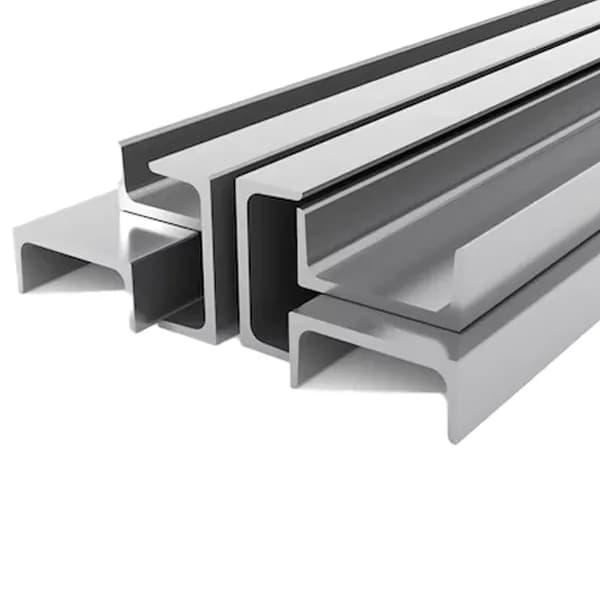

ناودانی یک مقطع فولادی با شکل U است که برای تحمل نیروهای خمشی، ایجاد چهارچوب‌های مقاوم و ساخت سازه‌های صنعتی طراحی شده است. وجود یک جان مرکزی و دو بال موازی باعث می‌شود بتواند وزن و فشار را به‌صورت خطی و کنترل‌شده منتقل کند و در مسیر باربری عملکردی پایدار داشته باشد. این ویژگی‌ها استفاده از ناودانی را در شاسی ماشین‌آلات، اجرای تیرهای فرعی، ساخت سازه‌های زیرین و حتی پروژه‌های تاسیساتی بسیار رایج کرده است. ناودانی‌ها در انواع سبک، سنگین، ساده و مشبک تولید می‌شوند تا نیاز پروژه‌های معماری، ساختمانی و صنعتی را پوشش دهند.

انواع ناودانی

ناودانی ساده (UPN):

گزینه استاندارد برای ساختمان‌سازی، پروژه‌های صنعتی و اجراهای عمومی.

ناودانی سنگین:

مخصوص باربری بالا و مقاومت در شرایط سخت، مناسب برای پل‌ها، سازه‌های صنعتی و ماشین‌آلات سنگین.

ناودانی سبک:

وزن کمتر و اقتصادی‌تر؛ پرکاربرد در چارچوب‌ها، قفسه‌ها، تجهیزات سبک و سازه‌های جانبی.

ناودانی مشبک:

به‌دلیل وجود سوراخ‌ها برای نصب تجهیزات، در سینی کابل، برق‌کشی، قفسه‌بندی و سازه‌های سبک استفاده می‌شود.

کاربردهای ناودانی

• ساخت شاسی ماشین‌آلات، سازه‌های نگهدارنده و اسکلت تجهیزات صنعتی
• استفاده به‌عنوان تیر فرعی در کف‌سازی، سکوها و سازه‌های نیمه‌سنگین
• اجرای سینی کابل و تاسیسات برق صنعتی
• تقویت لبه‌ها، چهارچوب‌ها و فضاهای باز نیازمند مقاومت خمشی
• استفاده در قفسه‌های انبارداری، سیستم‌های مهاربندی و سازه‌های ترکیبی

مزایای ناودانی

• عملکرد بسیار مناسب در برابر خمش طولی
• انعطاف‌پذیری در ترکیب با سایر پروفیل‌ها
• گزینه‌ای پایدار برای سازه‌های صنعتی با بار متوسط تا زیاد
• امکان نصب سریع، چه با پیچ و چه با جوش
• تولید در طیف گسترده‌ای از وزن‌ها و استانداردها

معایب ناودانی

• وزن بالا در مدل‌های سنگین و افزایش هزینه حمل
• احتمال پیچش در صورتی که بار از محور مرکزی منحرف باشد
• نیاز به تراز دقیق بال‌ها و جان هنگام نصب

نکات کلیدی در انتخاب نبشی و ناودانی

• کیفیت فولاد (ST37، ST52 و …) تعیین‌کننده مقاومت نهایی است.
• ابعاد و ضخامت باید متناسب با نوع بار و محل نصب انتخاب شود.
• برای اتصالات اصلی، استفاده از نبشی فابریک و ناودانی استاندارد توصیه می‌شود.
• در محیط‌های مرطوب یا صنعتی، حتماً از نوع گالوانیزه یا با پوشش ضدزنگ استفاده شود.
• برند تولیدکننده و دقت ابعادی نقش مهمی در کیفیت نصب و اتصالات دارد.
