تیرآهن: ستون فقرات سازه‌های فلزی و انتقال‌دهنده قدرتمند بارها

تیرآهن، که اغلب با نام‌های “تیر I” یا “تیر H” شناخته می‌شود، یکی از حیاتی‌ترین مقاطع فولادی در صنعت ساختمان‌سازی و سازه‌های فلزی است. این مقطع با ساختار هندسی خاص خود، که شامل یک جان (Web) عمودی و دو بال (Flange) افقی است، به‌گونه‌ای طراحی شده تا بتواند بارهای سنگین را تحمل کرده و آن‌ها را به ستون‌ها یا سایر اجزای سازه‌ای منتقل کند. مقاومت بسیار بالای تیرآهن در برابر خمش و برش، آن را به گزینه‌ای ایده‌آل برای اجرای سقف‌ها، پل‌ها، اسکلت اصلی ساختمان‌ها، خرپاها و انواع سازه‌های صنعتی تبدیل کرده است. نقش تیرآهن در توزیع یکنواخت بار و حفظ پایداری کل سازه، آن را به یکی از ارکان اصلی در مهندسی سازه مبدل کرده است. در واقع، تیرآهن‌ها مانند استخوان‌بندی اصلی یک موجود زنده عمل می‌کنند که وظیفه تحمل و انتقال وزن، باد، زلزله و سایر نیروهای وارده به سازه را بر عهده دارند. هرگونه ضعف یا اشتباه در انتخاب و اجرای تیرآهن می‌تواند پیامدهای جبران‌ناپذیری برای ایمنی و دوام سازه داشته باشد.

تیرآهن چیست؟

تیرآهن یک پروفیل فولادی با مقطع مشخص است که از دو بخش اصلی جان (بخش عمودی) و بال (بخش افقی در بالا و پایین) تشکیل شده است. این ساختار هندسی، مقاومت بسیار بالایی را در برابر نیروهای خمشی ایجاد می‌کند، زیرا نیروی خمش عمدتاً توسط بال‌ها (که در دورترین فاصله از محور خنثی قرار دارند) تحمل می‌شود و جان تیر، مقاومت در برابر برش را تأمین می‌کند. تیرآهن‌ها بر اساس شکل مقطع، استانداردهای تولید و میزان مقاومتشان دسته‌بندی می‌شوند و در سایزها و وزن‌های مختلفی برای کاربردهای گوناگون از سازه‌های سبک ساختمانی گرفته تا پروژه‌های عظیم صنعتی و عمرانی تولید می‌گردند. ابعاد مقاطع تیرآهن معمولاً با ارتفاع جان (مثلاً تیرآهن 16 به معنای ارتفاع 16 سانتی‌متر است) و عرض بال‌ها مشخص می‌شود. وزن هر متر طول تیرآهن نیز یکی از پارامترهای مهم در انتخاب آن است که نشان‌دهنده ضخامت جان و بال‌ها و در نتیجه استحکام کلی تیر است.

انواع تیرآهن

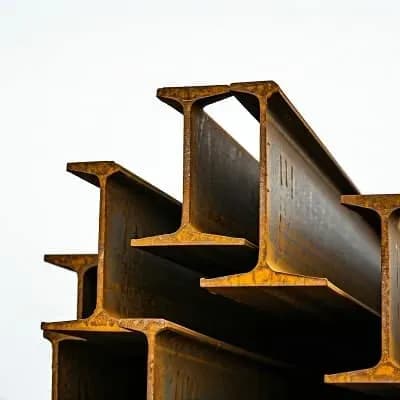

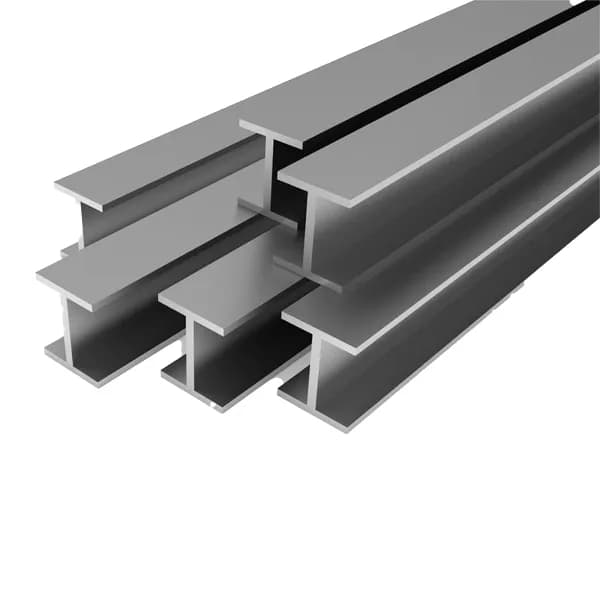

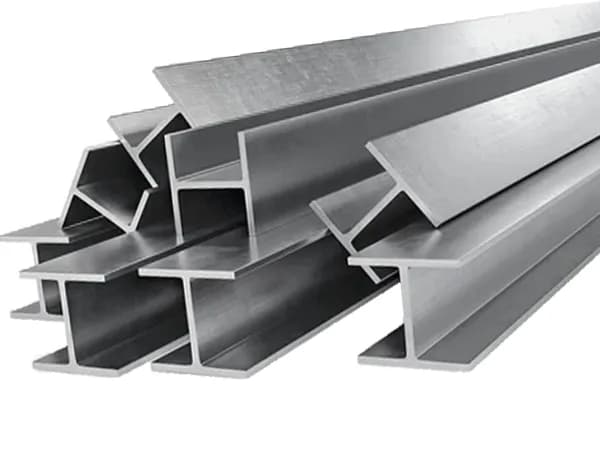

تیرآهن I شکل (IPE):

استانداردترین نوع تیرآهن که بال‌های آن موازی و ضخامتشان یکنواخت است. این تیرآهن‌ها در سایزهای کوچک تا متوسط برای مصارف عمومی ساختمانی، سقف‌ها و اتصالات رایج استفاده می‌شوند. این مقطع در ایران مطابق با استاندارد اشتال تولید می‌شود و معمولاً از سایز 8 تا 60 موجود است.

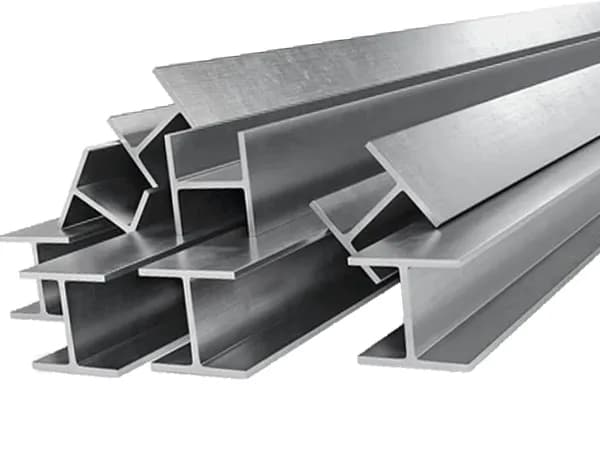

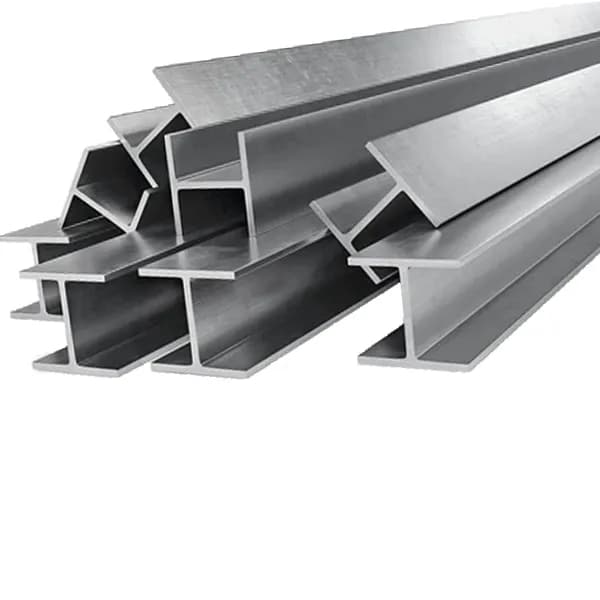

تیرآهن H شکل (HEA, HEB, HEM):

که به تیرآهن هاش نیز معروف هستند، بال‌های پهن‌تر و ضخیم‌تری دارند و مقاومت بیشتری در برابر خمش و پیچش از خود نشان می‌دهند. این تیرآهن‌ها برای ستون‌ها، تیرهای اصلی باربر و سازه‌هایی که نیاز به پایداری فوق‌العاده دارند، ایده‌آل هستند. این خانواده از تیرآهن‌ها، به ویژه HEB، به دلیل سطح مقطع مستطیلی‌تر و بال‌های ضخیم‌تر، ظرفیت باربری بسیار بالایی دارند و در سازه‌های بلندمرتبه و پل‌سازی کاربرد فراوانی دارند.

تیرآهن NPM:

نمونه‌ای با بال‌های مخروطی شکل که کاربرد کمتری نسبت به IPE و H دارد و بیشتر در ساخت برخی سازه‌های خاص صنعتی به کار می‌رود. این نوع تیرآهن در موارد خاصی که نیاز به تغییر تدریجی ضخامت مقطع وجود دارد، مورد استفاده قرار می‌گیرد.

کاربردهای تیرآهن

• ستون‌ها و تیرهای اصلی در اسکلت ساختمان‌های فولادی، که وزن طبقات و باران و برف را به فونداسیون منتقل می‌کنند.
• اجرای تیرهای پوشش سقف، تیرک‌های کرسی‌چینی و خرپاها، به ویژه در سوله ها و ساختمان های صنعتی.
• ساخت پل‌ها، تونل‌ها و سازه‌های عمرانی بزرگ که نیاز به استحکام و دوام فوق‌العاده دارند.
• استفاده در شاسی ماشین‌آلات، تجهیزات صنعتی و جرثقیل‌ها، که نیاز به پایداری در برابر لرزش و بارهای دینامیکی دارند.
• تشکیل دهنده چهارچوب و اسکلت اصلی سازه‌های فضایی و سوله، که دهانه‌های بزرگی را پوشش می‌دهند.

مزایای تیرآهن

• مقاومت بسیار بالا در برابر خمش و تنش‌های برشی، که امکان اجرای دهانه‌های بزرگ را فراهم می‌کند.
• قابلیت تحمل بارهای سنگین و انتقال مؤثر آن‌ها به ستون‌ها، که منجر به افزایش ایمنی سازه می‌شود.
• انعطاف‌پذیری در طراحی و امکان ترکیب با سایر مقاطع فولادی، مانند قوطی و نبشی، برای ایجاد سازه‌های پیچیده.
• سرعت اجرای بالا در پروژه‌های اسکلت فلزی، که باعث کاهش زمان ساخت و هزینه‌های جانبی می‌شود.
• سبکی نسبی سازه‌های فولادی در مقایسه با سازه‌های بتنی هم‌وزن، که منجر به کاهش بار وارده به فونداسیون می‌شود.

معایب تیرآهن

• نیاز به پوشش ضد حریق در ساختمان‌ها برای افزایش ایمنی در برابر آتش‌سوزی، چرا که فولاد در دماهای بالا استحکام خود را از دست می‌دهد.
• احتمال تاب برداشتن در صورت عدم مهاربندی مناسب در حین اجرا یا در برابر بارهای جانبی شدید.
• حساسیت به خوردگی در محیط‌های اسیدی یا بسیار مرطوب (بدون پوشش محافظ)، که می‌تواند منجر به کاهش ضخامت و استحکام مقطع شود.
• هزینه نسبتاً بالاتر نسبت به مقاطع فولادی ساده‌تر مانند نبشی یا ناودانی، به دلیل پیچیدگی فرآیند تولید و آلیاژهای مورد استفاده.

نکات کلیدی در انتخاب تیرآهن

• انتخاب استاندارد (IPE, HEA, HEB) و سایز مناسب بر اساس محاسبات مهندسی و نقشه سازه، که توسط طراح سازه ارائه می‌شود.
• توجه به وزن استاندارد هر متر طول تیرآهن برای اطمینان از کیفیت و اصالت کالا، مقایسه با جداول اشتال.
• بررسی گواهی‌نامه محصول و رعایت استاندارد ملی یا بین‌المللی در تولید، که نشان‌دهنده کیفیت مواد اولیه و فرآیند ساخت است.
• در صورت نیاز، استفاده از تیرآهن‌های با پوشش محافظ (رنگ، گالوانیزه) برای محیط‌های خاص، مانند مناطق ساحلی یا صنعتی.
• هماهنگی در انتخاب برند و اطمینان از یکنواختی کیفیت در طول پروژه، که از بروز مشکلات در اتصالات و عملکرد سازه جلوگیری می‌کند.
• در نظر گرفتن نحوه حمل و نقل و نگهداری تیرآهن‌ها برای جلوگیری از آسیب‌دیدگی و زنگ‌زدگی قبل از نصب.
